EAV系列标准气控阀

产品特性: 1.外观简单,结构紧凑; 2.连接表面的安装尺寸符合ISO 55991国际标准。 3,产品采用特殊密封件,...

成交次数:137次

库存:充足

产品特性:

1.外观简单,结构紧凑;

2.连接表面的安装尺寸符合ISO 55991国际标准。

3,产品采用特殊密封件,流量大,寿命长;

4,非电气情况采用外部独立引气控制;

5.阀体必须安装有基座,并且基座与ESV电磁阀共享。有两种类型的单连接和多连接。多个基础可以轻松地组合成任意数量的连接。

6.底座有多种空气连接方式和安装方式,使用方便;

7.200、300、400系列基座具有排气节气门功能,不需要外部节气门。

8.双头空气控制采用外部独立先导空气控制,工作压力可以为零或真空。

澳门澳官方网站

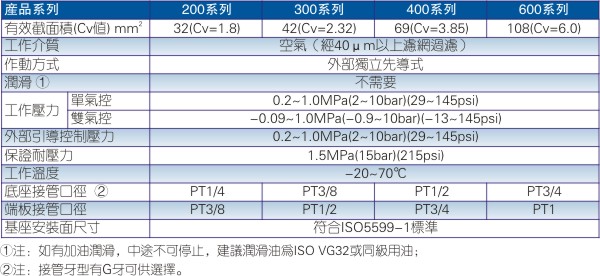

产品规格:

澳门澳官方网站

安装使用:

1.如何将ESV电磁阀转换为EAV空气控制阀;

1.1、将ESV电磁阀(600系列除外)转换为EAV空气控制阀时,首先订购盖板组合件(订购代码:PEAV210R1),然后用盖板更换ESV电磁阀的线圈组合和导向主体部分。组合。先导特殊O序列的不同安装方法导致不同的EAV空气控制阀类型如下:

1.2、单电控双位ESV电磁阀转换为单气控双位EAV空气控制阀。

1.3、双电控双位置(3位置)ESV电磁阀转换为双气控双位置(3位置)EAV空气控制阀。

2.多个基地的外部先导模式的分类和选择:

2.1、外部先导模式可分为不同的供气方向:独立先导和集中先导;

2.2、选择独立先导时,发动机接头连接到独立先导进气口;选择中央先导时,发动机接头连接到中央先导进气口。

2.3、当安装多个基座时,连接的基座必须具有相同的先导模式。例如,所有都是集中飞行员或都是独立飞行员。

*注意:底座上的其他先导类型仅适用于阀体上的外部先导。如果阀体使用内部先导,则基座上的先导气口将不起作用。

3.气口方向和对应的多单元底座数量

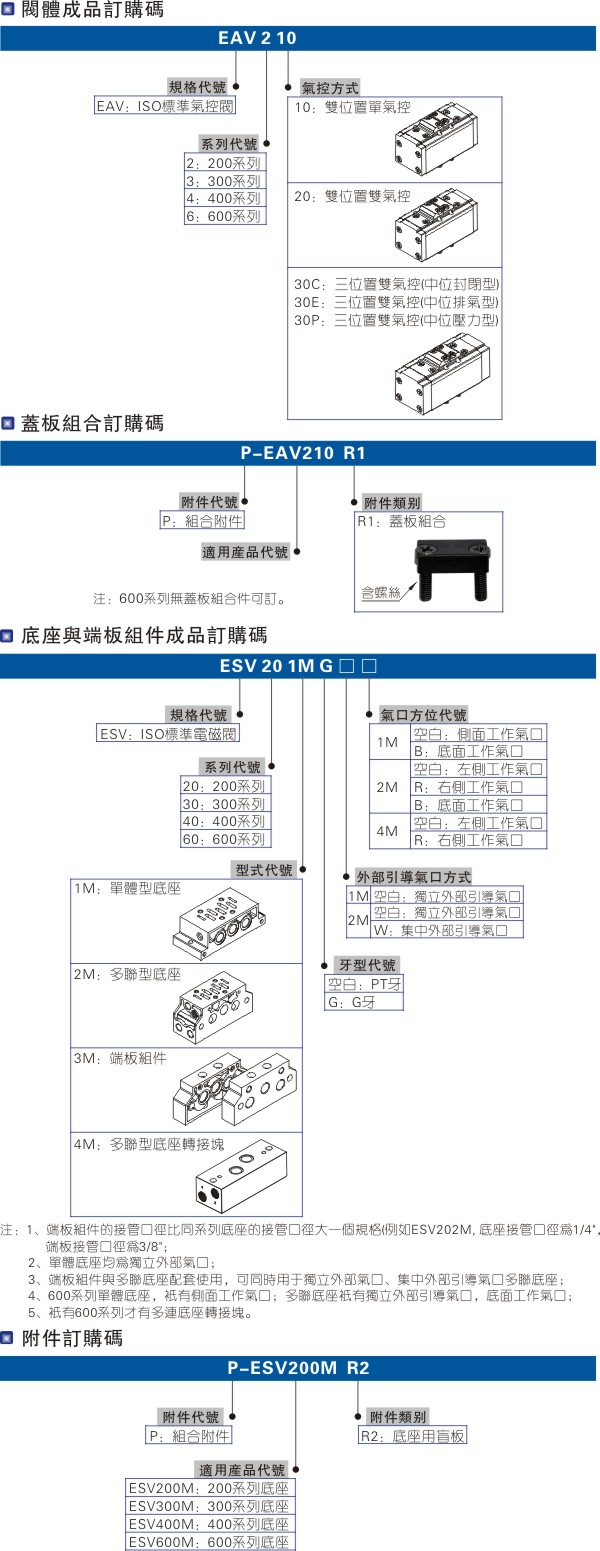

订购码:

澳门澳官方网站

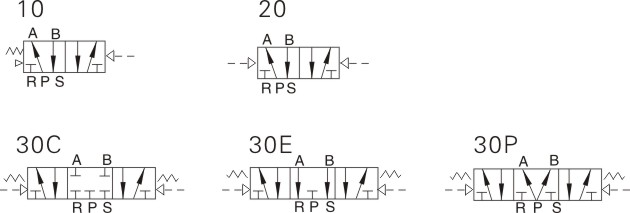

功能符号:

澳门澳官方网站
